На шасси Foton S120 установлен гидроподъемник DS-350 южнокорейского производства. Для данной модели характерны следующие показатели: Максимальная грузоподъемность рабочей платформы (корзины) - 400 кг, максимальная рабочая высота подъема - 34,1 м, максимальный вылет – 25 м. Подъемник предназначенным для подъема людей на высоту, производства строительно-монтажных, электромонтажных и других работ на высоте при напряжении не более 1000В в соответствии с зоной обслуживания.
На шасси Foton S120 установлен гидроподъемник DS-350 южнокорейского производства. Для данной модели характерны следующие показатели: Максимальная грузоподъемность рабочей платформы (корзины) - 400 кг, максимальная рабочая высота подъема - 34,1 м, максимальный вылет – 25 м. Подъемник предназначенным для подъема людей на высоту, производства строительно-монтажных, электромонтажных и других работ на высоте при напряжении не более 1000В в соответствии с зоной обслуживания.
В комплектацию оборудования включено:
• Дистанционный пульт управления HETRONIC (производство Германия);
• Анемометр;
• Изоляция рабочей платформы до 1000 Вольт;
• Система аварийной остановки двигателя с возможностью управления из рабочей платформы и с пульта оператора;
• Ограничитель зоны обслуживания;
• Ограничитель максимального груза в рабочей платформы (тензодатчик);
• Механизм блокировки стрелы при выходе из безопасной зоны обслуживания;
• Блокировка работы стрелы до момента установки автогидроподъемника на выносные опоры;
• Блокировка подъема опор при рабочем положении стрелы;
• Аварийный режим складывания (электрический гидронасос);
• Платформа подъёмника покрыта рифлёным нескользящим листом;
• Гидрозамки запирания рабочей жидкости в полостях гидроцилиндров;
• Подача предупредительных звуковых сигналов;
• Автоматическая система выравнивания горизонтального положения рабочей платформы;
• Система управления оборотов двигателя в ПДУ и поста управления;
• Система управления СТАРТ/СТОП двигателя с ПДУ и поста управления;
• Проблесковые рабочие огни;
• Система охлаждения гидравлического масла;
• Розетка 220в на рабочей платформе;
• Перила рабочей платформы облицованы малотеплопроводным материалом;
• Все рабочие поверхности облицованы алюминием
• Система подогрева масляного бака;

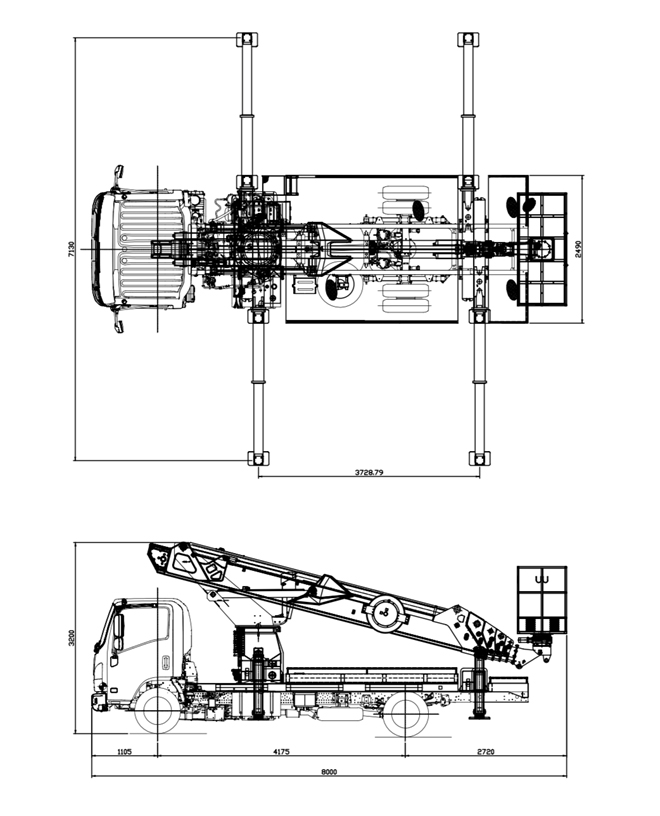

Технические характеристики автогидроподъемника DS350
Тип подъемника Автомобильный гидравлический стреловой.
Конструкция рабочего оборудования Телескопическая стрела (6 телескопируемых секций, 1 гидроцилиндра) с рабочей платформой (с возможностью разворота на 360° относительно оси стрелы).
Допустимая скорость ветра на высоте 10 м для рабочего состояния подъемника, м/с 10.
Общие данные
- Грузоподъемность максимальная, кг 400
- Рабочая высота подъема, максимальная, м 34,6
- Вылет, максимальный, м 21
- База, м 4.2
- Минимальный радиус разворота, м 9,1
- Опорный контур, м: - продольный - поперечный 3,700 7,090
- Время движения стрелы выдвижение / втягивание, с 48 / 42
- Угол наклона стрелы, (относительно горизонта) градус от -17 до 81
- Время подъема рабочей платформы на максимальную высоту, с 41
- Максимальная частота вращения поворотной рамы, об/мин 1
- Грузоподъемность лебедки, кг (по отдельному заказу) 500
- Скорость подъема груза лебедкой, м/мин 42
- Угол поворота, градусы +-180(360)
- Угол разворота рабочей платформы относительно продольной оси стрелы, градусы 360
